Como fazer um cabo de rede em 5 passos
Para todos aqueles que desejam ampliar seus conhecimentos na parte hardware de um computador e de uma maneira especial, na parte de cabeamento. A seguir vão algumas dicas de como fazer um cabo, especificamente para Rede de Computadores (do tipo 568A e 568B).
1)Desenrole a quantidade necessária de cabos e adicione um pouco a mais, para garantir.
2)Remova a capa do cabo com cuidado para não rasgar ou cortar os fios internos. Corte no comprimento com um alicate próprio para isto ou uma faca a partir do lado do cabo. Corte o estojo aberto e corte os pares trançados em cerca de 30mm. Você perceberá 8 cabos trançados em 4 pares. Cada par terá um fio de uma certa cor e outro fio que é branco com uma linha colorida que combina com seu par.
3)Arrume os fios baseado nestas sequências:
- 568B
- Branco-laranja
- Laranja
- Branco-verde
- Azul
- Branco-azul
- Verde
- Branco-marrom
- Marrom
- 568A
- Branco-verde
- Verde
- Branco-laranja
- Azul
- Branco-azul
- Laranja
- Branco-marrom
- Marrom

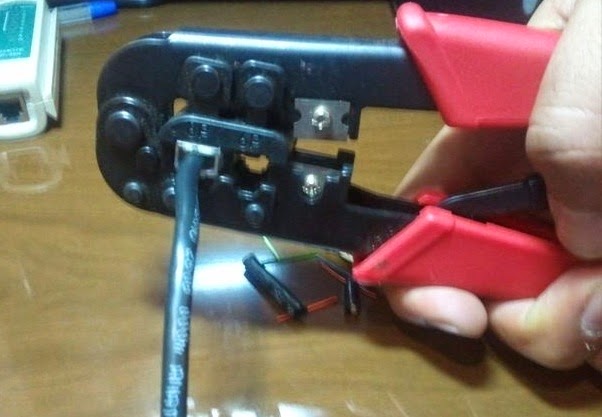

4)Coloque o conector cabeado no alicate de crimpagem. Aperte com firmeza até ouvir um barulho.
